SSTV · APRS · LoRa · WSPR · Action Cam · Norddeutschland
Ein selbstgebauter Stratosphärenballon, der Bilder per SSTV sendet, via APRS getrackt wird, eine WSPR-Bake funkt — und alles in 4K filmt.
Scroll — und der Ballon hebt ab.

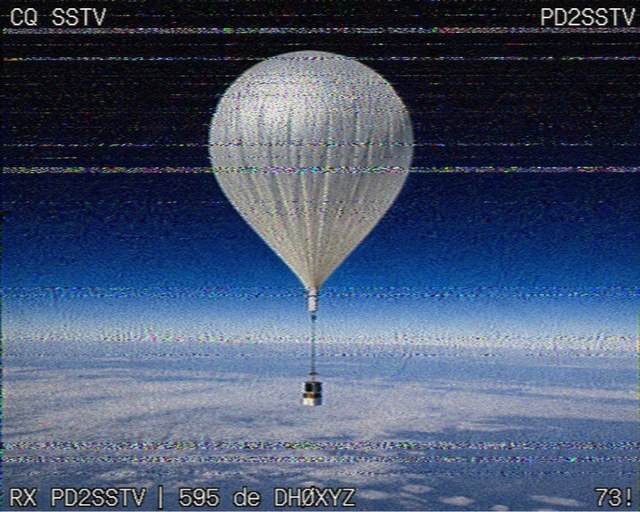

Über den Wolken: erstes SSTV-Bild im 2-m-Band. Gut zwei Minuten lang das typische Zirpen.
LoRa erreicht hunderte Kilometer. APRS-Pakete werden von Digipeatern in 3 Ländern empfangen.
Nur noch ~1 % des Bodendrucks. Der Ballon ist auf ein Vielfaches seines Startvolumens angewachsen.
Das letzte SSTV-Bild zeigt die Erde als Panorama. Der Fallschirm öffnet sich — APRS führt uns zur Bergung.
Letzte APRS-Position: 53.98° N, 10.19° O. Nutzlast intakt, 4K-Material gesichert — und die SD-Karte voller Stratosphäre.
01 — Mission
Wie schwer ist es wirklich, etwas in die Stratosphäre zu schicken — und dabei noch live Bilder zu funken?
Genau diese Frage treibt uns an. Wir sind ein kleines Team aus Technik-Enthusiasten aus Norddeutschland und bauen unsere Sonde komplett selbst: Flight-Computer, Nutzlast, Antennen, Fallschirm.
Die Nutzlast überträgt Live-Bilder via SSTV, sendet GPS-Position über APRS, übermittelt Sensor-Telemetrie über LoRa, funkt eine WSPR-Bake — und filmt den Aufstieg in vollen 4K mit einer Action Cam.
Alles davon funktioniert mit Amateurfunk-Technik, die jeder lernen kann. Das ist der eigentliche Punkt.
Bilder als Audiotöne im 2-m-Band. Modus PD120, ~126 Sekunden pro Bild — empfangbar mit jedem SDR.
Live-GPS via 144.800 MHz ins weltweite APRS-Netz. Sichtbar auf aprs.fi — ganz ohne eigenen Empfänger.
Position und Telemetrie via LoRa-APRS auf 433.775 MHz — direkt an die Bodenstation und ins APRS-Netz.
Schwachsignal-Bake zur Ausbreitungsforschung — empfangen und gemeldet vom weltweiten WSPR-Netz.
Kompletter Aufstieg in 4K, 170° Weitwinkel, Timecode GPS-synchron zur Telemetrie.
02 — Technik
Slow Scan Television überträgt Standbilder als Audiosignal über Amateurfunk. Jede Bildzeile wird als Frequenzmodulation gesendet — hell = höhere Frequenz, dunkel = tiefere. Ein Bild dauert gut zwei Minuten. Genau so klingt es auch:
Echtes, live moduliertes Signal — die Tonhöhe folgt der Helligkeit der gerade empfangenen Bildzeile.
03 — Telemetrie
Simuliertes Replay aus dem Flugprofil: ~5 m/s Aufstieg, Burst bei 35 km, Fallschirmabstieg. Während der nächsten Mission laufen hier LoRa- und APRS-Echtdaten.
04 — APRS Tracking
Der Ballon sendet alle 30 Sekunden ein GPS-Paket auf 144.800 MHz. Amateurfunk-Digipeater in ganz Europa empfangen und leiten das Signal weiter ins Internet — ohne dass wir selbst einen Empfänger brauchen.
WIDE2-1,WIDE2-2
05 — Team
APRS, SSTV und Frequenzplanung. Lizenzierter Funkamateur.
AmateurfunkNutzlast, LoRa-Modul, Kamerahalterung und Fallschirm.
LoRa · PiFlight-Computer, LoRa-Decoding, APRS-Parsing und diese Webseite.
Python · JS06 — Sponsoren
Tatsächlich haben uns 2× 200 € von Mitgliedern des Itzehoer Luftsportvereins erreicht. Das ist eine wirklich großartige und sehr schätzenswerte Geste. Ganz lieben Dank dafür!
Ein ganz herzlicher Dank gilt Dr. Christian Groth und der Firma mth Ultraschalltechnologie GmbH & Co. KG aus Henstedt-Ulzburg, die unser Projekt IZUpInTheAir mit einer großzügigen Spende von 500 € unterstützen. Diese außergewöhnliche Förderung ist ein starkes Zeichen für die Verbundenheit mit Technik, Wissenschaft und regionalem Engagement. Das gesamte Projektteam freut sich riesig über dieses Vertrauen — und wird Dr. Groth und sein Unternehmen mit einem Stück Stratosphäre in Erinnerung behalten!
Auch aus unserem Ortsverband M05 Itzehoe hat es eine sehr großzügige Spende gegeben. Das Projektteam IZUpInTheAir freut sich darüber riesig!
ShowYourPassion erstellt verschiedene Designs für verschiedene Leidenschaften und vertreibt diese über einen eigenen Shop in Form von verschiedenen Produkten, wie T-Shirts, Hoodies, Pullover, Hosen und weiteren Accessoires.
Clouddancers Bezüge für Flugzeuge, Drehflügler und vieles mehr.
Unser Stratosphärenprojekt wäre ohne die großzügige Unterstützung vieler Menschen nicht möglich. Ein ganz besonderer Dank gilt all jenen, die mit einer privaten Spende dazu beigetragen haben, dass wir gemeinsam den Himmel ein Stück höher erreichen können. Wir sind stolz und dankbar, folgende Unterstützerinnen und Unterstützer namentlich nennen zu dürfen:
Timo D., Daniel W., Volker H., Liam D., Britta D., Norbert M., Stefan S. für Jonas & Max
07 — Neuigkeiten
Der Start unseres Stratosphärenballons wird am Flugplatz Itzehoe/Hungriger Wolf (EDHF) am 12.09.2026 ab circa 10 Uhr stattfinden. Wir haben alle Genehmigungen bekommen und die Technik fest im Griff und sind mit den letzten Vorbereitungen beschäftigt. Eine Kleinigkeit, die wir leider nicht beeinflussen können, wird das Wetter sein, so daß wir alle die Daumen drücken, damit der Start auch wirklich stattfinden wird.
Für unser Stratosphären-Ballonprojekt IZUpInTheAir kommt als Bildsender ein ESP32-CAM zum Einsatz, der Fotos per SSTV (Slow Scan Television) im PD120-Format überträgt — ergänzt um APRS-Telemetrie und eine CW-Kennung. Die dafür verwendete Open-Source-Firmware SSTV-and-Beyond von Tysonpower liefert genau dieses Paket fertig mit. Ganz lieben Dank an dieser Stelle an Manuel, DO5TY.
Thomas Dreymann (DL8LTD) hat die Software für das Projekt aufgesetzt und dokumentiert Schritt für Schritt, wie das Flashen auf dem Mac gelingt — inklusive der Stolpersteine, über die man dabei aktuell noch stolpert. Damit haben wir einen weiteren Meilenstein erreichen können. Zur Dokumentation ↗
Die geplante Nutzlast vereint mehrere Amateurfunk- und Messtechniken: WSPR (Schwachsignal-Funkbake zur Ausbreitungsforschung), LoRa-APRS (GPS-Positionsverfolgung in Echtzeit), SSTV (Live-Bildübertragung aus der Stratosphäre), Action-Cam (für spektakuläre Aufnahmen der Erdkrümmung) und Sensoren für Temperatur, Luftdruck und Strahlungsmessung.
Genau dafür trudeln langsam die notwendigen Bauteile bei uns ein und wir können es kaum abwarten, endlich den Lötkolben zu schwingen. Da die meisten Dinge tatsächlich aus China kommen, müssen wir uns noch etwas gedulden.
Ein weiterer wichtiger Meilenstein ist erreicht: Für das Projekt liegt nun eine Versicherungspolice vor — damit sind wir für den Ernstfall abgesichert. Zudem haben wir das Gespräch mit der Luftfahrtbehörde Kiel gesucht und die regulatorischen Rahmenbedingungen für den Aufstieg geklärt. Nun steht die Terminierung des Starts an, der zwischen Juni und August 2026 stattfinden soll. Die Planungen laufen weiterhin auf Hochtouren — wir halten euch auf dem Laufenden! 🎈
Der Start unseres Stratosphärenballons wird am Flugplatz Itzehoe/Hungriger Wolf (EDHF) stattfinden. Der Standort bietet ideale Bedingungen für Vorbereitung, Start und die notwendige Infrastruktur für unser Projekt. Von hier aus wird der Ballon in die Stratosphäre aufsteigen und wertvolle Daten sowie beeindruckende Aufnahmen aus großer Höhe liefern. Jetzt laufen die letzten Planungen für den Start!
Der Deutsche Wetterdienst startet in Sasel 2× täglich sogenannte Wetterballons und für uns besteht die Möglichkeit, an deren Erfahrung teilhaben zu können. Gerade das Wetter ist von elementarer Bedeutung, da einerseits wir als Projektteam nicht wollen, dass die Nutzlast in der Nord- oder Ostsee landet und andererseits auch die Luftfahrtbehörde gewisse Voraussetzungen für eine Genehmigung hat.
Für das Gesamtprojekt suchen wir Sponsoren, damit die Vereinskasse des Ortsverbandes M05 Itzehoe nicht zu stark belastet wird. Wir rechnen derzeit mit knapp 1000 €. Den Sponsoren wollen wir verschiedene Werbemöglichkeiten anbieten, damit ihr Beitrag auch entsprechend honoriert wird.
Im Rahmen zweier OV-Abende hat Thomas (DL8LTD) das Projekt vorgestellt. Es gibt viele interessante Aufgaben und Punkte, die wir uns im Einzelnen anschauen wollen und mit Start 2026 angehen wollen. Die Nutzlast soll nach Möglichkeit folgendes enthalten: einen WSPR-TRX, APRS (LoRa), SSTV (Live-Standbild-Übertragung), Action Cam und evtl. noch weitere Messsensoren (Temperatur, Luftdruck, Strahlung).
Die Idee, einen Stratosphärenballon starten zu lassen, wurde geboren und eine grundsätzliche Machbarkeit evaluiert.
Mitmachen
Wir suchen Funkwächter, Bodenstation-Betreiber und Enthusiasten. Besonders wenn du SSTV empfangen möchtest — zwei Minuten Zirpen, und du hältst ein Bild aus 30 km Höhe in den Händen.
